由燒結的致密鉬條生產鉬棒、鉬絲和鉬帶等的壓力加工是旋鍛和拉伸組成的典型工藝。

為了提高鉬加工材的質量和生產率，擴大產品的品種和規(guī)格，降低加工成本，目前已用軋制法代替旋鍛法。

為了使鉬的壓力加工型能得到改進，致密的鉬條要求純度高，密度大，晶粒度細且均勻。

粉末冶金法制取的鉬條一般都具備這些條件，而真空熔煉制取的鉬制品，純度雖高，但一般為粗晶粒結構，需在1400～1700℃下進行擠壓，使晶粒變細后再進行鍛造、拉絲、軋板。

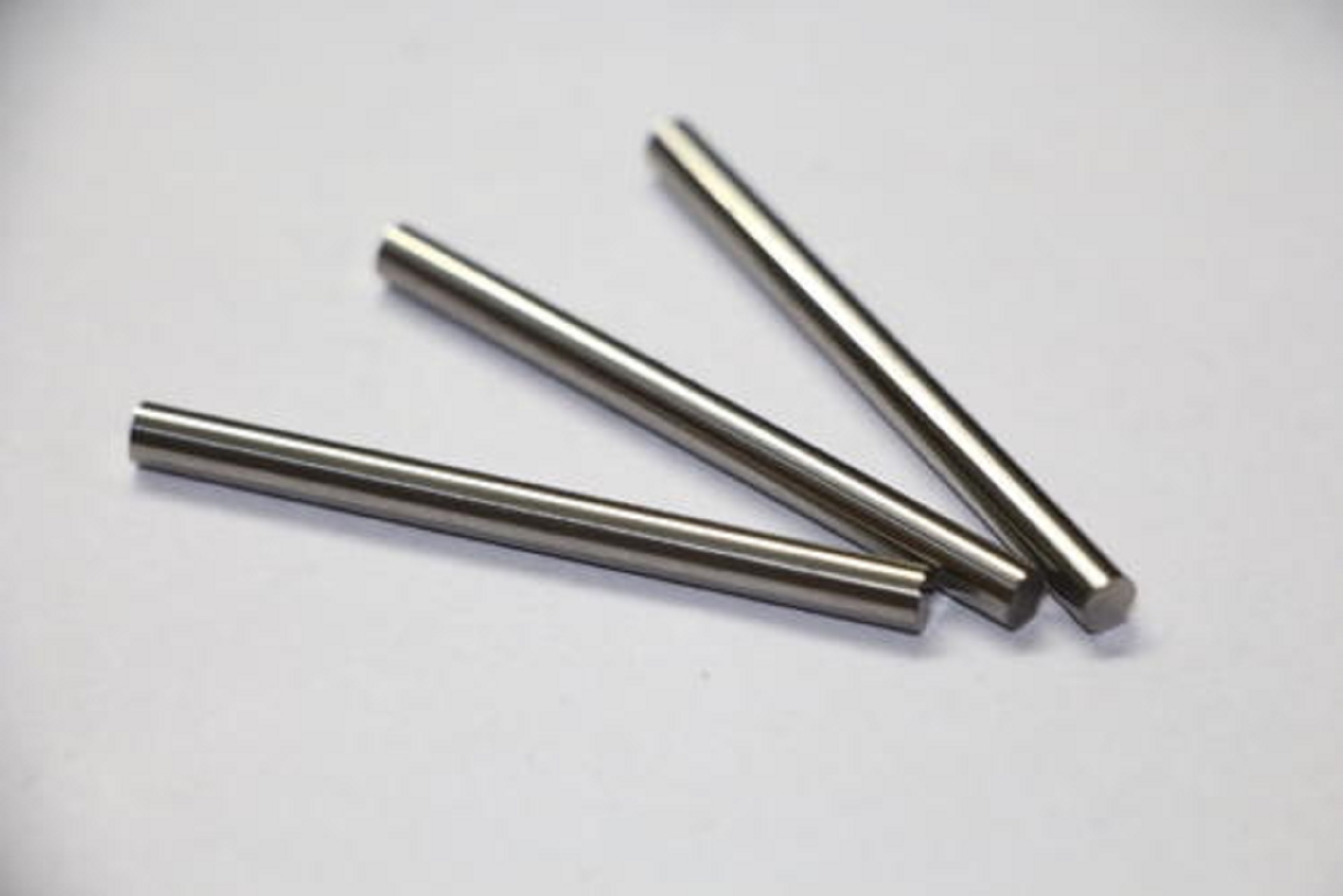

采用粉末冶金法制取的或真空熔煉擠壓處理后的致密鉬條（棒）經旋鍛（或軋制）、拉拔加工成各種規(guī)格的棒材或絲材，帶材，其致密的錠或板坯可經軋制加工成各種規(guī)格的鉬板、箔等產品。
